De infiltering van het regenwater: een alternatief beheer door natuurlijke infiltering

Gepubliceerd op : 2 november 2017 Picto categorieWaterbeheer Waterbeheer

Natuurlijke infiltering staat ver van de traditionele constructies met afwatering naar de netwerken en is een alternatieve techniek voor het beheer van het regenwater. Het TTE-systeem beantwoordt aan de uitdagingen van het infilteren van regenwater met een zeer waterdoorlatende en stevige technische oplossing die in staat is om 100% van de neerslag op te vangen en om 100 l water/m² vast te houden.

Het voordeel van de infiltering van het regenwater

Het beheer van het regenwater door natuurlijke infiltering biedt meerdere milieu-, maatschappelijke en economische voordelen die de watercyclus terug naar de stad willen brengen:

  • Vermindering van afvloeiing aan de oppervlakte
  • Vermindering van het risico van overstroming en vervuiling
  • Aanvullen van de waterhoudende lagen en watermassa’s
  • Het herintroduceren van biodiversiteit in de bodem
  • De strijd tegen het hitte-eilandeffect
  • De kwaliteit van de stedelijke leefomgeving verbeteren
  • Besparen op evacuatienetwerken die zeer duur zijn in aanleg en onderhoud

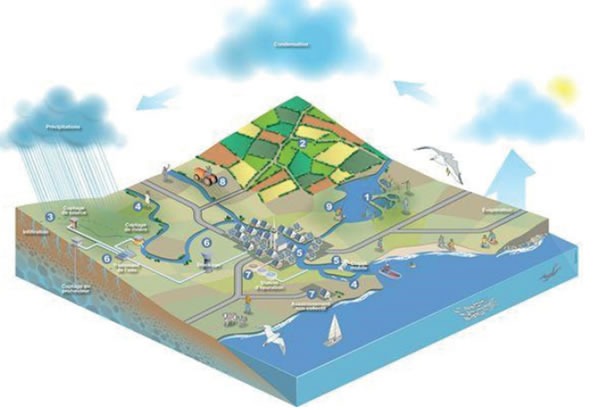

Infiltration des eaux pluviales cycle de l'eau

Het TTE®-systeem voor een infiltering van het regenwater daar waar het valt

Het TTE®-rooster, met klinkers of gazon, is een geïntegreerd systeem voor de natuurlijke infiltering van het regenwater daar waar het valt, zonder afvloeiing. Het systeem kan tot 100% van de neerslag absorberen en tot 100 l water/m² vasthouden.

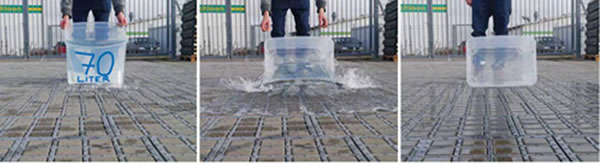

Praktische test natuurlijke infiltering

Bij de test hieronder wordt 70 liter water uitgegoten op een parking die 5 jaar geleden werd aangelegd met het O2D KLINKERS-systeem. We stellen vast dat de absorptiecapaciteit van het systeem zeer hoog is, gezien al het water wordt opgenomen in minder dan één minuut.

Het systeem met waterdoorlatende bedekking TTE®, gecombineerd met aangepaste drainerende funderingen, absorbeert en houdt 100% van de neerslag vast. De opslagcapaciteit van de funderingen moet worden gedimensioneerd naargelang het soort neerslaggebeurtenis (stortbui, tienjarige, honderdjarige neerslagperiode).

Infiltration naturelle des eaux pluviales sur un revêtement drainant

Test absorptiecapaciteit (LWG)

De tests voor het meten van de waterdoorlatendheid van de TTE®-roosters met klinkers en gazon (downloadbare LWG-test) op verschillende funderingen tonen uitstekende absorptie- en retentiecapaciteiten voor neerslag, met de volgende waarden:

Systeem O2D KLINKERS-systeem (rooster met klinkers) O2D GREEN-systeem (rooster met gazon)
Permeabiliteitscoëfficiënt K 3,28.10-2 m/s 3,12.10-3 m/s
Retentiecapaciteit voor een complex van 11 cm dik
(plaatsingsbed + TTE®-rooster)
33,3 L/m² 40,7 L/m²
Retentiecapaciteit voor een complex van 26 cm voor de klinkers en 31 cm voor het gazon
(fundering + plaatsingsbed + TTE®-rooster)
78,3 L/m² 100,7 L/m²

Hoe de infiltering van het regenwater dimensioneren?

Belangrijkste indicatoren

Er moet rekening worden gehouden met twee belangrijke indicatoren om de infiltering te dimensioneren:

  • Het in te filteren volume water: de hoeveelheid water die valt op het perceel gedurende de neerslaggebeurtenis die als referentie wordt genomen (ontwerpneerslag).
  • De infilteringscapaciteit van de bestaande bodem: zijn permeabiliteitscoëfficiënt.

Infilteringscapaciteit van het regenwater

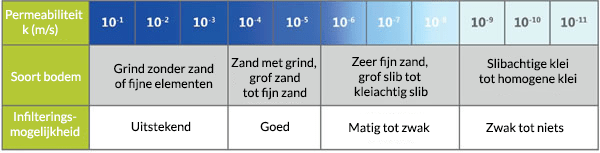

De doeltreffendheid van een drainerende bekleding wordt bepaald door de percolatiesnelheid (wordt gemeten met een drainometer – Norm NF P 98-254-3) en haar retentiecapaciteit. Het permeabiliteitscoëfficiënt K van de bodem stemt overeen met de hoeveelheid geabsorbeerd water binnen een gegeven tijdsduur, gemeten in m/s of in cm/s. Het is het natuurlijke infilteringsvermogen. Vaak is het aangewezen om vóór de aanleg een studie uit te voeren om de permeabiliteit van de bodem te controlerenEr bestaan verschillende soorten bodem met variabele infilteringscapaciteiten, zoals voorgesteld in het overzicht hieronder (bron: ADOPTA).

Meting van de in te filteren neerslaggebeurtenis (ontwerpneerslag)

De meting van de neerslaggebeurtenis heeft als doel het maximaal in te filteren watervolume te bepalen over een bepaalde terugkeerperiode (10 jaar, 20 jaar, 30 jaar, 100 jaar) en voor een bepaald grondgebied. De keuze van de referentieperiode gebeurt door toepassing van de norm NF EN 752-2.

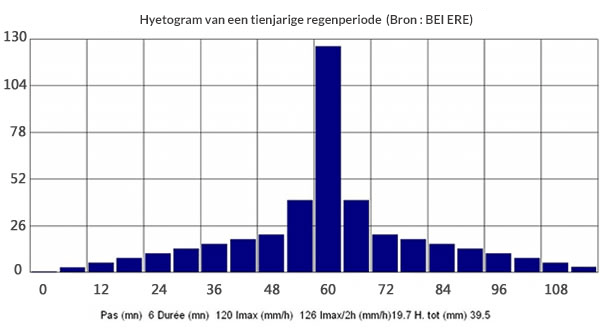

Het hyetogram hieronder weergegeven (bron: BEI ERE) werd bepaald met de coëfficiënten van Montana voor een tienjarige regen van twee uur, volgens de informatie afkomstig van Météo France.



> Het klimaat in uw gemeente (meteo.be)
