Het TTE®-rooster: een rooster met honingraatstructuur met een uitzonderlijke draagkracht

Gepubliceerd op : 25 oktober 2017 Picto categorieTechnische innovatie Technische innovatie

Door een systeem te kiezen met een beproefde draagkracht, verzekert u een waterdoorlatende parking die stabiel en duurzaam is in de tijd. Het TTE®-systeem biedt een optimale laterale lastverdeling. Het rooster zelf, gemaakt van gerecycled plastic, heeft een zeer hoge materiaaldensiteit: 26 kg/m2 tegen 7 tot 10 kg/m2 voor de roosters van concurrenten. De rechthoekige vorm laat een legpatroon in visgraat of wildverband toe, voor een nog grotere stabiliteit van het dragende oppervlak. Het systeem met het TTE®-rooster met honingraatstructuur is dus een oplossing voor waterdoorlatende parkings die goed moeten presteren op vlak van draagkracht en stabiliteit.

Hoge densiteit, draagkracht en drukweerstand van het TTE®-rooster met honingraatstructuur

Het TTE®-rooster met honingraatstructuur heeft een robuust ontwerp: B. 40 cm, L. 80 cm, H. 6 cm en een gewicht van 26 kg/m². Dit geeft het een uitzonderlijke draagcapaciteit:

Soort test Capaciteit
Weerstand bij verticale lasten 10 Newton/mm² (of 1.000 ton/m²)

147,5 kN per testmodule van 4 honingraten van 20×20 cm (TÜV-test)

Weerstand tegen drukkracht > 100 kN per testblok van 20 cm diameter (GINGER-test)

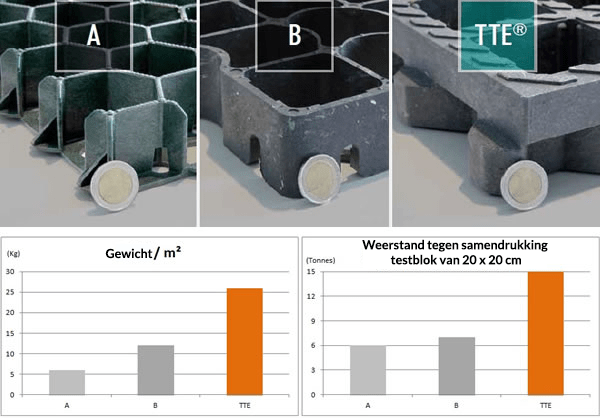

Het TTE®-rooster, gemaakt van gerecycled huishoudelijk plasticafval, is een echt ecologisch materiaal. In vergelijking met de andere courante producten ligt zijn densiteit en draagkracht 2,5 tot 5 keer hoger.

Draagkracht en laterale verdeling van de lasten : een winnend duo!



De gekartelde afwerking van het kliksysteem over heel de rand van het rooster zorgt ervoor dat de roosters perfect op elkaar aansluiten. Het systeem zorgt voor een soepele, stevige en stabiele bodembedekking. Het combineert de voordelen op vlak van draagkracht (weerstand tegen hoge statische lasten: 10 Newton/mm²) met een zeer goede laterale lastverdeling. De druk van de banden wordt zo verdeeld over een veel breder oppervlak dan bij een klassiek rooster of bij betonklinkers met spacers.

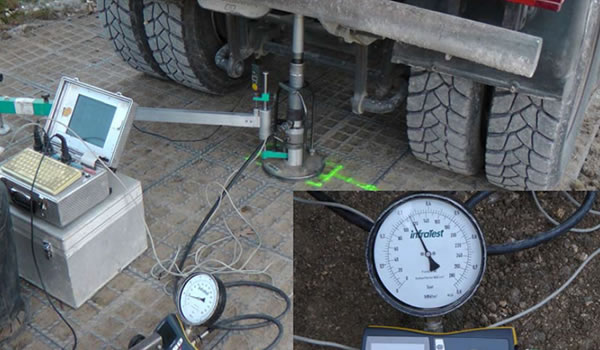

De nood aan een zware fundering wordt zo beperkt tot ongeveer 25 MN/m² om tot hetzelfde niveau van absorptie en lastenverdeling te komen (Test uitgevoerd door ingenieursbureau Ralph Ziegler – Nürnberg, Duitsland. Nov. 2012).





Vergelijkende test van funderingsdimensies voor 2 constructietypes: bekleding met betonklinkers en bekleding met TTE® Multidrain Plus-roosters met klinkers voor een equivalente verdeling van de optimale druklasten van 76%Openbare parking voor zware voertuigen, verkeersklasse type T5/T6

Een groot contactoppervlak met de bodem en
een rechthoekig formaat voor een grotere stabiliteit

Contactoppervlak met de bodem

De structuur van het TTE®-rooster verschilt van de andere systemen met plastic roosters door zijn brede contactoppervlak met de bodem. Dit zorgt voor meer zekerheid wat de stabiliteit betreft van de totale oppervlakte van de waterdoorlatende bodembedekking. De sokkel die ontstaat door het in elkaar grijpen van de roosters vormt het eerste niveau van absorptie en van de verdeling van de lasten, voor ze worden doorgegeven aan de fundering.

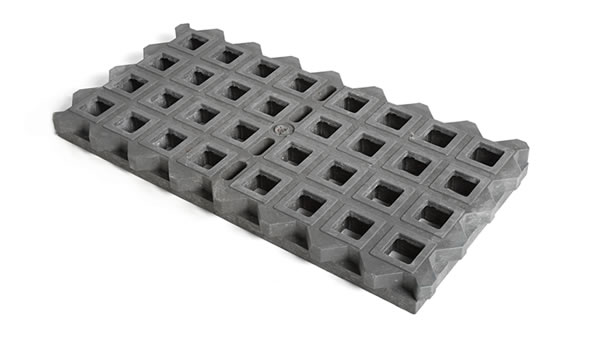

Portance et surface de contact au sol de la dalle TTE

TTE®-rooster van onderaf gezien

Rechthoekig formaat

Het rechthoekige formaat van de TTE® Multidrain Plus-roosters met honingraatstructuur (40×80 cm) is perfect voor een plaatsing in wildverband of idealiter in visgraatverband voor grote oppervlakten of draaizones. Het zorgt voor een overlapping van de voeglijnen voor een nog grotere stabiliteit van de dragende structuur. Het ontwerp van de roosters met honingraatstructuur en het kliksysteem zorgen ervoor dat de honingraten juist uitgelijnd kunnen worden voor het beklinkeren.



Résistance à la charge d'un parking pavé perméable
