Het TTE®-rooster: een rooster met honingraatstructuur met een uitzonderlijke draagkracht
Draagkracht van TTE® -grasdallen
De TTE®-grasdal garandeert een stabiele en duurzame waterdoorlatende parking dankzij zijn hoge draagkracht en optimale lastverdeling. De hoge materiaaldichtheid, afkomstig van gerecycleerde kunststoffen, versterkt de weerstand van het systeem. Het ontwerp maakt een geoptimaliseerd legplan mogelijk en zorgt voor een uitstekende stabiliteit van het oppervlak.
Door te kiezen voor een systeem met bewezen draagkracht verzekert u een stabiele en duurzame waterdoorlatende parking op lange termijn. Het TTE®-systeem biedt een optimale laterale lastverdeling. De dal zelf, geproduceerd uit gerecycleerde kunststoffen, heeft een zeer hoge materiaaldichtheid: 28 kg/m² tegenover 7 tot 10 kg/m² voor vergelijkbare systemen. De rechthoekige vorm maakt legplannen in visgraat of verband mogelijk voor een hogere stabiliteit van het dragende oppervlak. Het TTE®-grasdalsysteem is dus een performante oplossing voor waterdoorlatende parkings met hoge draagkracht en stabiliteit.
Hoge dichtheid, draagkracht en weerstand tegen belasting van TTE®-grasdallen
TTE®-grasdal: hoge draagkracht en mechanische weerstand

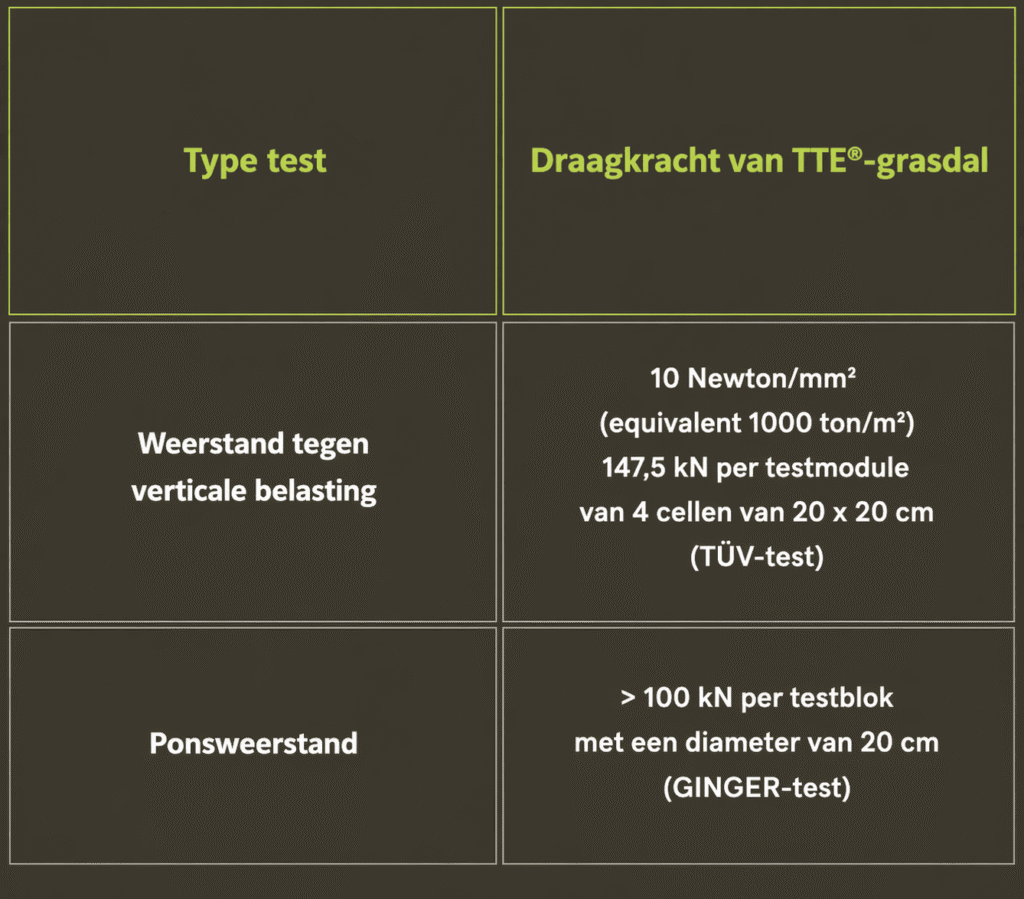

Het TTE®-grasdal heeft een robuust ontwerp: B. 40 cm, L. 80 cm, H. 6 cm en een gewicht van ongeveer 28 kg/m². Dit zorgt voor uitzonderlijke draagkrachtprestaties:

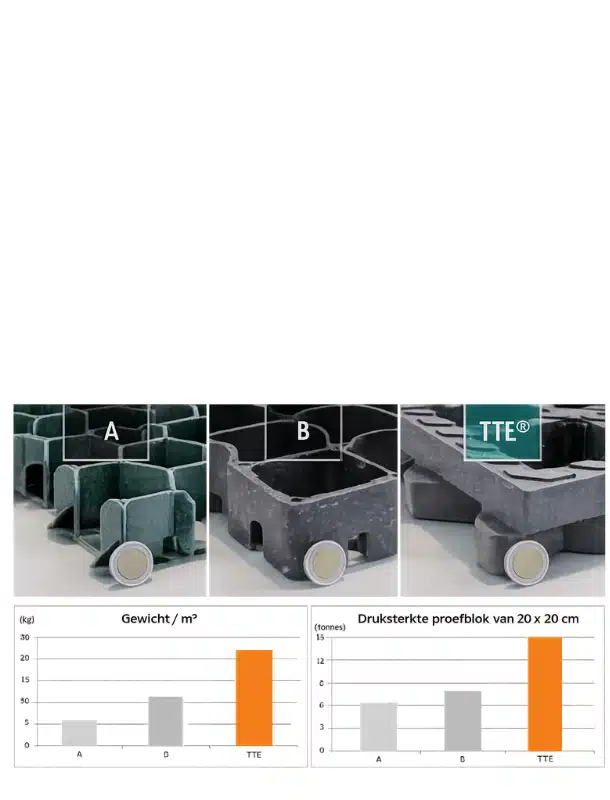

De TTE®-grasdal, vervaardigd uit een mix van gerecycleerde kunststoffen, is een echt ecologisch materiaal. In vergelijking met andere producten zijn de dichtheid en draagkracht 2,5 tot 5 keer hoger.
De TTE®-grasdal, vervaardigd uit een mix van gerecycleerde kunststoffen, is een echt ecologisch materiaal. In vergelijking met andere gangbare producten zijn de dichtheid en draagkracht 2,5 tot 5 keer hoger.
Draagkracht en laterale lastverdeling
Een sterke combinatie!
Het tandvormige ontwerp van het koppelsysteem rondom de volledige omtrek van de dallen zorgt ervoor dat ze volledig met elkaar verbonden zijn. Dit systeem vormt een flexibel, sterk en stabiel geheel. Het combineert de voordelen van een hoge draagkracht (weerstand tegen statische belasting: 10 N/mm²) met een zeer goede laterale lastverdeling.
De bandendruk wordt daardoor verdeeld over een veel groter oppervlak dan bij klassieke systemen of betonverhardingen met voegafstandhouders.
De nood aan zware funderingen kan zo met ongeveer 25 MN/m² worden verminderd om hetzelfde niveau van lastopname en -verdeling te bereiken (test uitgevoerd door ingenieursbureau Ralph Ziegler – Nürnberg, Duitsland, nov. 2012).

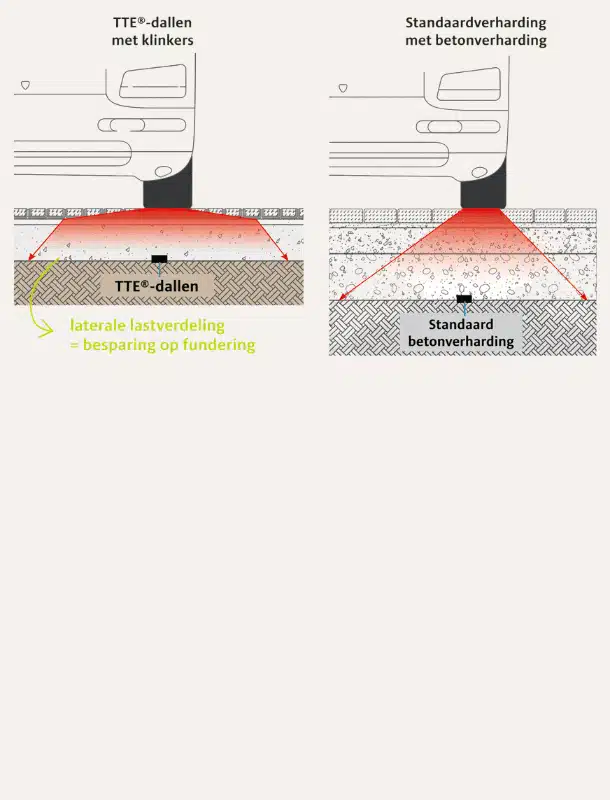

Vergelijkende test van funderingsdimensionering voor twee constructietypes: betonverharding en verharding met TTE® Multidrain Plus-dallen met klinkers, voor een equivalente laterale lastverdeling.
Groot contactoppervlak en rechthoekig formaat voor meer stabiliteit
Grasdallen: versterkte stabiliteit en optimale lastverdeling
Contactoppervlak met de ondergrond
De structuur van de TTE®-grasdal onderscheidt zich van andere kunststof dallsystemen door het grote contactoppervlak met de ondergrond. Dit zorgt voor een hogere stabiliteit van het volledige waterdoorlatende oppervlak.
De basis die ontstaat door het in elkaar klikken van de dallen vormt het eerste niveau van lastopname en -verdeling, vóór overdracht naar de fundering.
Rechthoekig formaat
Het rechthoekige formaat van de TTE®-grasdallen (40×80 cm) is ontworpen om plaatsing in verband of idealiter in visgraat mogelijk te maken, vooral voor grotere oppervlakken of draaizones.
Dit systeem zorgt voor een overlappende voegstructuur en verhoogt zo de stabiliteit van de dragende structuur.
Het ontwerp van de grasdallen en het koppelsysteem is bovendien zo uitgewerkt dat de uitlijning van de cellen behouden blijft voor bestrating.
Veelgestelde vragen – Grasdallen en draagkracht
Veelgestelde vragen
Alles wat u wilt weten
Welke draagkracht heeft een grasdal?
De draagkracht van een grasdal hangt af van het ontwerp en de materiaaldichtheid. Het TTE®-grasdal biedt een hoge lastverdeling en is geschikt voor intensief gebruik zoals parkings of lichte wegen.
Waarom een grasdal gebruiken voor een parking?
De grasdal zorgt voor stabilisatie van de ondergrond terwijl de waterdoorlatendheid behouden blijft. Ze beperkt vervormingen, verbetert de lastverdeling en draagt bij aan het beheer van hemelwater.
Hoe garandeert u de stabiliteit van een waterdoorlatende bodem?
De stabiliteit van een waterdoorlatende bodem is afhankelijk van de kwaliteit van de fundering en van de keuze voor een systeem met een groot contactoppervlak, zoals de TTE®-grasdal, die de lastverdeling optimaliseert.
