Dalle pavée O2D Pavé

La dalle pavée O2D PAVE répond parfaitement aux problèmes d’évacuation des eaux pluviales. Ce système pavé perméable permet l’infiltration de 100% de l’eau de pluie.

La dalle pavée O2D Pavé : une solution pour l’infiltration des eaux pluviales

Véritable plancher pavé drainant, le système de dalle pavée permet l’infiltration de 100% des eaux pluviales à leur point de chute. Cette technique empêche la saturation des réseaux d’assainissement, et contribue au réapprovisionnement des nappes phréatiques.

Pas de ruissellement de surface avec ce revêtement pavé perméable. Cela permet de réduire les concentrations de polluants présents dans les eaux infiltrées.

La perméabilité élevée du système de la dalle pavée O2D PAVE  (K = 3,28.10-2 m/s), considéré comme revêtement très perméable, permet la mise en place de stationnements ou voies d’accès écologiques.

Qu’est-ce que le système de dalle pavée O2D Pavé ?

La dalle pavée combine les caractéristiques techniques de la dalle TTE® Multidrain Plus avec un remplissage en pavés béton TTE. Le système O2D Pavé perméable favorise l’infiltration totale des eaux de pluie (infiltration entre la paroi d’alvéole et le pavé béton). Revêtement pavé perméable très robuste pour tous types d’aménagement durable : parkings perméables VL et PL à forte fréquentation ou sans entretien possible, voies d’accès, cheminements drainants, trottoirs, places ou intérieurs de cour… répondant aux normes d’accessibilité pour les personnes à mobilité réduites (PMR) !

Dalle pavée O2D PAVE

Le revêtement pavé drainant d’O2D Environnement offre de hautes capacités de portance et de stabilité, pour des aménagements aux multiples possibilités d’accessibilité et de marquage.

Les avantages de la dalle pavée O2D® Pavé

Avantages de la dalle pavée O2D PAVE
1
Un pavage drainant à forte stabilité

La dalle pavée O2D PAVE permet l’aménagement de stationnements VL pavés drainants à forte fréquentation ou sans possibilité d’entretien. Chaque pavé de remplissage profite de la portance exceptionnelle de la dalle TTE® Multidrain Plus qui répartit la charge sur toute sa surface rendant l’ouvrage accessible aux véhicules lourds (PL) avec les fondations adaptées.

2
Marquage, signalisation et modularité

Les pavés de remplissage sont disponibles en six teintes (gris, rouge, anthracite, jaune pierre, brun et blanc) et facilitent la création de signalétiques (sigles et logos ) comme le marquage des stationnements, bandes de roulement et/ou passe pieds. Le système O2D PAVE se combine aussi parfaitement avec les systèmes O2D à engazonner (O2D TTE MULTIDRAINPlus) ou pré-engazonnés (O2D GREEN).

3
Un revêtement accessible PMR

Le système de dalles pavées O2D® PAVE répond aux exigences liées à l’accessibilité des personnes à mobilité réduite sur les points suivants : non meuble et sans obstacle pour les roues des fauteuils roulants (fentes et ressauts inférieurs à 2 cm, sans pente). Le logo PMR est facilement réalisable sur l’emplacement grâce aux coloris variés des pavés TTE.

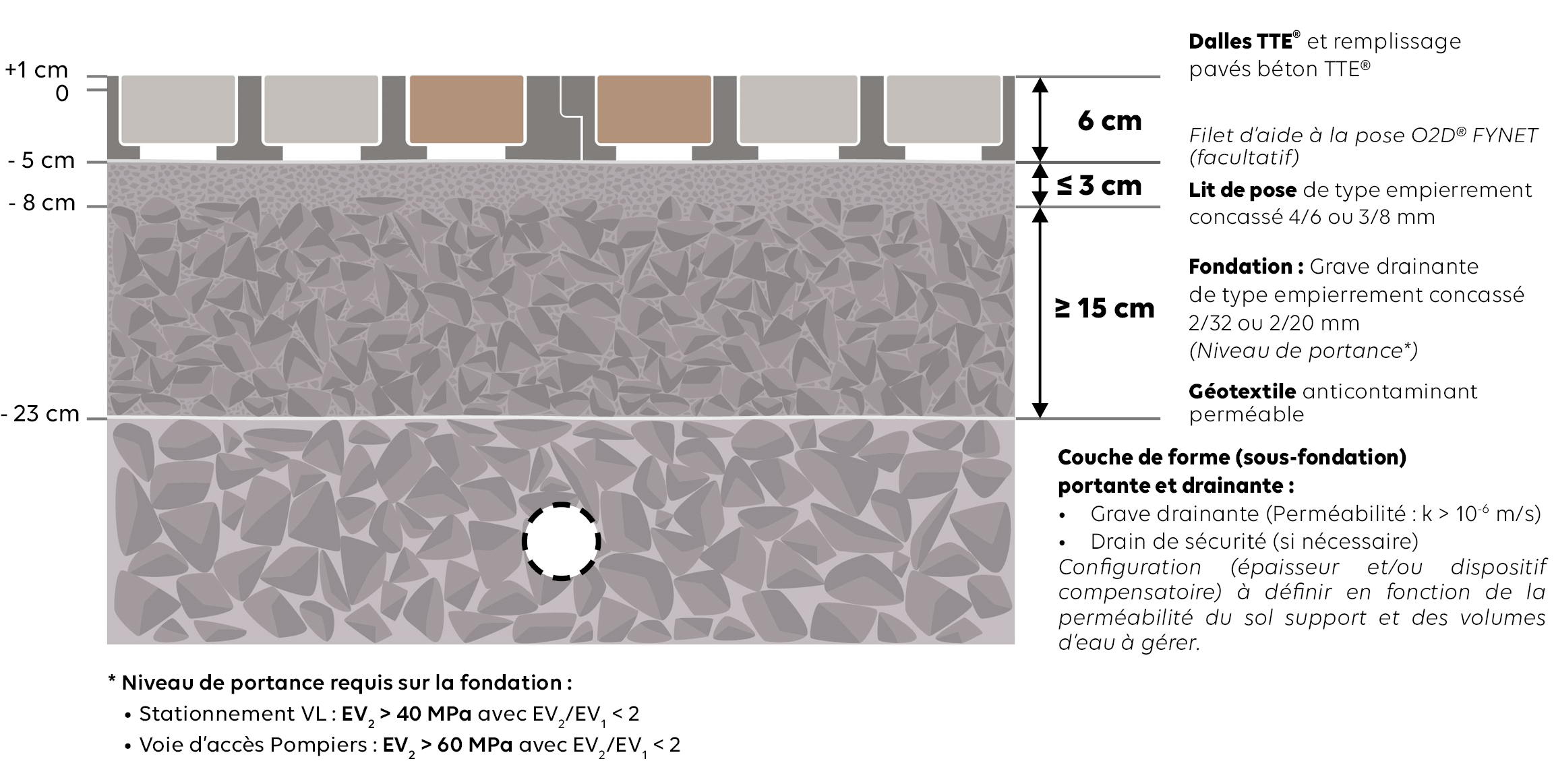

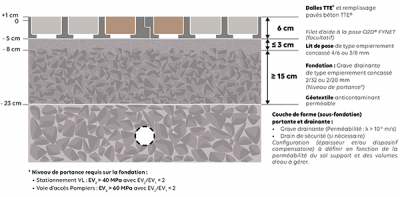

Quel système de fondation pour les dalles pavées O2D® Pavé ?

Le système pavé perméable O2D PAVE se pose sur fondations portantes et drainantes. On adapte l’épaisseur des fondations aux capacités de portance et d’infiltration du sol naturel ainsi qu’aux usages du site. Si l’utilisation est prévue pour véhicules lourds, la fondation du revêtement pavé drainant doit répondre à des besoins de portance plus élevés.

Nous préconisons la mise en œuvre d’une fondation en concassé 2/20 ou 2/32 mm, et d’un lit de pose constitué d’un concassé calcaire 2/4 ou 4/6 mm.

Informations techniques
Produit :
Dalle TTE Multidrain à remplir de pavés
Matériau support :
Domestic mixed plastic 100% recyclé et recyclable - système DUAL Allemand
Coloris des dalles :
Gris anthracite (variable)
Dimensions des dalles :
Env. L. 80 x l. 40 x H. 6 cm (+/- 2mm), composée de 32 alvéoles de 8 x 8 cm
( 1 m² = 3,125 dalles)
Poids à vide :
Env. 9 kg / dalle, soit env. 28 kg / m² à vide
Dessus :
Nervures striées antidérapantes de 2 mm d’épaisseur
Dessous :
Large appui en T de 4,2 cm env. - joint d’assemblage de 1,5 cm sur les côtés
Résistance à la charge statique :
10 Newtons / mm² (équivalent à 1000 T / m²)
Charge à l’essieu :
20 Tonnes (147 kN) / bloc de 4 alvéoles vides (20 x 20 cm) -
Certification TÜV SUD (Organisme de certifications officiel Allemand)
Remplissage :
Pavé béton TTE® (coloris gris, rouge, anthracite, jaune pierre, brun et blanc)
Dimensions des pavés :
L. 7,4 x l. 7,4 x H. 4,9 cm
Poids des pavés :
615 g / pavé (1690 pavés / palette soit env. 1,06 T / palette)
